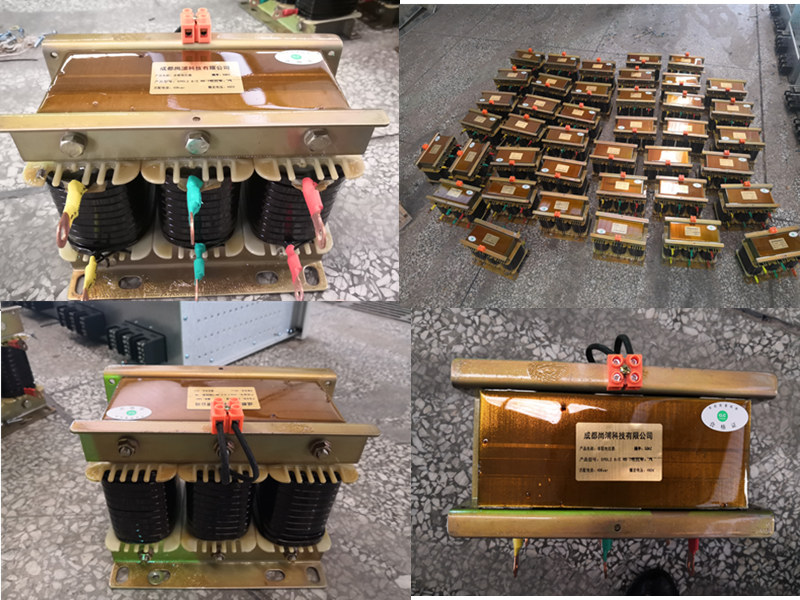

SPDL（SPCKSG）系列调谐电抗器
特点：
1、低损耗，高抗谐波能力，高线性度以免磁饱和，低噪音运行，安装简便，环保特性，使用寿命长，带特殊温度保护
2、电抗器分为三相和单相两种，均为铁芯干式；铁芯采用优质低损耗冷轧取向硅钢片（0.3,0.5mm厚硅钢片），芯柱由多个气隙分成均匀小段，气隙采用环氧层玻璃布板作间隔，以保证电抗所隙在运行过程中不发生变化
3、线圈采用 H级或 F级漆包扁铜线（或铝线）制（可以玻包线或丝包线），排列紧密且均匀外表不包绝缘层，具有极佳的美感且有较好的散热性能
4、电抗器的线圈和铁芯组装成一体后经过预烘真空浸漆热烘固化这一工艺流程，采用 H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，减少了运行时的噪音，且具有极高的耐热等级，电抗器高温下安全地无噪音运行
5、SPDL电抗器芯柱部分坚固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升
注：如有特殊要求，请订货时候详细说明（网站改版内容调整中，请以实际与尚浦公司后签订书面协议沟通为准）
型号:
SPDL2.1（容量）-0.48电压（480V）-7(电抗率7%）
名称 | 符号 | 参数 |
标准 | IEC 60289，GB/T10229-88 | |
额定频率 | f | 50/60Hz |
电抗率 | P | 5.67%，6%，7%，12.5%，13%，14%（其它规格定制） |
电压谐波畸变 | % | U3rd=0.5%，U5rd=6%，U7rd=5%，U11rd=3.5%，U13rd=3%， |
基波电流 | 1.3In | |
线性度 | Ilin | 1.4In～2.2In |
耐压 | 绕组对地3KV/1min | |
电感误差 | ±3% | |
温度控制 | 温度触点(标配） | |
使用环境 | -40℃-60℃，湿度小于90% | |
温升 | ≤75K | |
噪音 | ≤50dB | |
防护等级 | IP00 | |
绝缘等级 | H级/标准，F级/基本 | |
冷却方式 | 自然冷却/风冷 |
