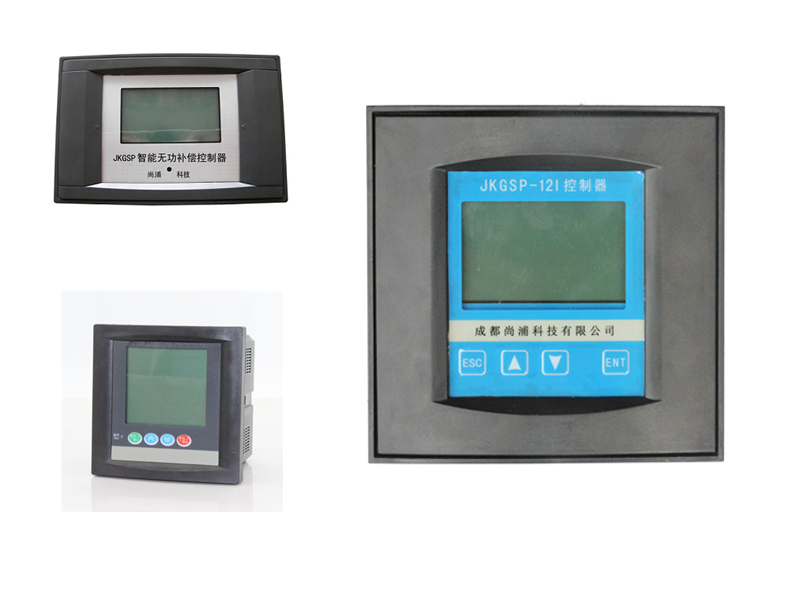

成都尚浦科技有限公司JKGSP系列自动补偿控制器
技术特点：
1 全数字化设计，交流采样，人机界面采用大屏幕 LCD中文液晶显示器
2 具有“电容器自动搜索”功能，可智能识别控制器每路输出所控制的电容器种类（共补或分补）及容量大小设计
3 可实时显示 电网功率因数、电压、 电流、电压总谐波畸变率的平均值及电容投切状态、温度等信息
4 可选配RS-485/USB标准总线接口，支持MODBUS通讯协议
5 具有手动补偿/自动补偿两种工作方式
6 采用无功功率和功率因数复合控制,具有谐波测量及保护功能
7 具有12路、16、18路、24路无功补偿信号，支持分相、三相，分相+三相无功控制方案有多机并联型，主机和副机采用RS485通讯，主机作检测和控制，副机受控于主机，主机和副机组网最多可带6只副机组网（网站改版内容调整中，请以实际与尚浦公司后签订书面协议沟通为准）
型号
JKGSP-24（输出24路信号）I（共补）G（混合补偿）
注：产品拥有功能并非每个型号具有，需根据订单需求明确说明，以实际订货为准；另可以订制开发特殊功能要求
性能参数：
实时测量
1.1 | A、B、C各相实时电流，A、B、C各相实时电压 ； |
1.2 | A、B、C各相实时功率因数； |
1.3 | 零序电流（通过三相电流计算得出）； |
1.4 | A、B、C各相有功功率/无功功率； |
1.5 | A、B、C三相电压、电流总谐波畸变率； |
1.6 | A、B、C三相电压、电流3～21次奇次谐波含有率； |
1.7 | 频率、温度（选配）、时间 |
报警功能
过电压报警 | 任意一相电压大于设定值（默认值为245V）时产生该相过电压告警事件； |
欠电压报警 | 任意一相电压小于设定值（默认值为185V）时产生该相欠电压告警事件； |
谐波越限报警 | 任意一相电压谐波大于设定值（5%）时产生电压谐波越限报警事件； 任意一相电流谐波大于设定值（15%）时产生电流谐波越限报警事件； |
零序电流越限报警 | 当零序电流大于设定值（25%）时产生零序电流越限报警事件； |
缺相报警 | 任意一相电压检测不到电压值时产生缺相报警事件； |
终端停电 | 失去交流电源或交流电源电压降低到不能维持终端正常工作时终端产生终端停电报警（部分特殊要求选配功能）； |
终端上电 | 由停电状态转为电源工作状态产生终端上电报警（部分特殊要求选配功能） |
事件记录
事件记录 | 记录A、B、C三相自运行之日起过压、欠压报警事件的日期和时间； |
记录A、B、C三相自运行之日起电压、电流谐波越限报警事件的日期和时间； | |
记录A、B、C三相自运行之日起各项缺相报警事件的日期和时间； | |
记录自运行之日起零序电流越限报警事件的日期和时间； | |
事件统计 | A、B、C三相自运行之日起过压、欠压次数； |
A、B、C三相自运行之日起电压、电流谐波越限次数； | |
A、B、C三相自运行之日起各相缺相次数； | |
零序电流越限报警次数。 |
基本参数
电源电压 | AC 220V（+20%，-20%）； |
取样电压 | AC 220V±20%； |
电源频率 | 50Hz±20%； |
取样电流 | 0～5A； |
最大功耗 | ≤10W。 |
测量精度
电 压 | ±0.5%； |
电 流 | ±0.5%； |
有功功率 | ±1 %； |
无功功率 | ±1 %； |
工频频率 | ±0.5%； |
功率因数 | ±1 %； |
有功电量 | ±1 %。 |
控制方式与输出
输出接点 | 12V，8-24路（公共端可正、可负，具体视采购需求而定）； |
通讯方式 | RS485/RJ45。 |
控制参数
电流变比 | 0050～9999； |
过压设置 | 230～280V； |
欠压设置 | 175～210V； |
电压谐波 | 005.0%～25.0%； |
电流谐波 | 005.0%～90.0%； |
零序电流 | 00.00%～100.00%； |
功率因数 | 0.850～0.999； |
投入门限 | 00.6～1.6； |
切除门限 | 00.1～0.6； |
投切延时 | 000S～600S； |
切投延时 | 000S～600S； |
星型电容组数 | 常规24输出回路，特殊情况订制； |
角型电容组数 | 常规10,12,16,24组，特殊情况订制； |
灵敏度 | 10mA； |
工作条件
海拔高度 | ≤2000米，高原需订制 |
环境温度 | －20℃ ～ +65℃ |
相对湿度 | 40℃时 20%～90% |
大气压力 | 79.5Kpa～106KPa |
环境条件 | 周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。 |
